電站特殊專用截止閥門用途及安裝說明

一、用途：

      截止-止回閥安裝在聯合循環余熱爐的主蒸汽管道上，作為防止介質倒流，當鍋爐發生故障，靠介質壓力快速將閥門關閉，對鍋爐起到安全

保護作用。

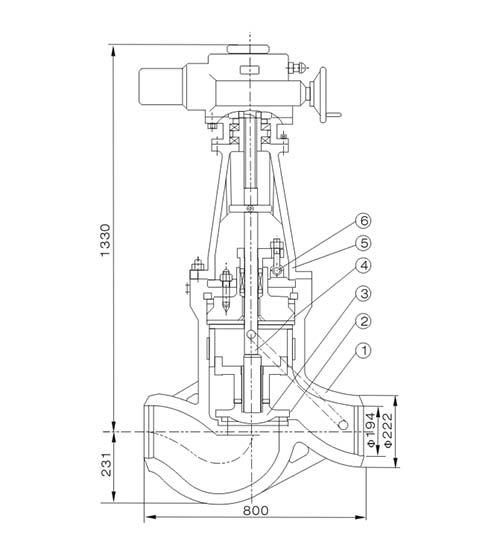

二、結構簡述：

1、閥門采用壓力自緊式密封，介質壓力越高，密封性能越好，密封圈采用成型石棉盤根。

2、閥瓣在閥體內作升降運動，運行前先將閥桿提起，靠介質壓力將閥門自動打開。當鍋爐發生故障時，閥門入口壓力降低，介質倒流將閥門    快速關閉。

3、閥門支架與電動裝置相連，使閥門達到更好的密封。

4、閥瓣和閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能良好。

5、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。

6、閥門可進行手、電動切換，手動時自動切斷電源，手輪順時針旋轉為關閉閥門。

三、安裝說明：

1、閥門必須垂直安裝在管道上，閥桿向上，介質從閥座下面流入。

2、電動裝置環境溫度為-20℃~40℃，相對于溫度80%，無腐蝕，無爆炸性氣體環境中。

3、電動裝置環境用于管道溫度低于350℃時，則采用半流體鋰基潤滑油(Q/SY1002-65)，用于管道溫度高于350℃時，則采用GB492-2N-4     鈉基潤滑脂進行潤滑。

四、主要零件材料：

五、電裝選擇按下表：
