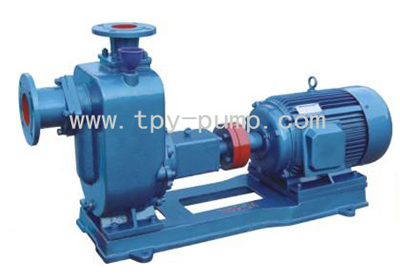

一、WZ型自吸式排污泵（第三代）產品概述

       WZ型自吸式排污泵（第三代）是在ZW排污泵基礎一次飛躍，它在實現了ZW基礎上，使得水泵更具有結構緊湊，啟動性更強，可不用底閥，一次性加引液，泵流道能通過小粒固體物（不能用于纖維物質）等特點。泵殼有鑄鐵、鑄鋼、不銹鋼等，葉輪有鑄鐵、鋁、銅、不銹鋼等，機械密封有陶瓷、石墨、四氟、硬質合金、碳化硅等材質。配用液位自動控制箱就能按所需要液位實行自動啟停。具有全自動控制的功能。廣泛適用于工業、農業、科研等單位抽排送液體。

二、WZ型自吸式排污泵（第三代）產品優點

       1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。

       2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。

       3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。

       4、集自吸和無堵塞排污于一體采用軸向回流外混式。自吸性能可靠，排污能力強，高 效節能，使用維修方便。

       5、結構緊湊，啟動性能及自吸能力好，不用底閥，不需要加水，泵流道能通過12毫米 固體。

三、WZ型自吸式排污泵（第三代）產品使用范圍

       1、環境溫度小于50度，介質溫度小于80度

       2、介質PH值鑄鐵為6-9.不銹負2-13

       3、介質管理方式不超過1250KG/m3

       4、自吸高度不能超過規定值，吸入管長度為小于10米。

       本泵采用外混式軸向回水泵體結構，泵體由吸水室、儲水室，蝸殼，回水孔，氣水分離室，水泵啟動后，在離心力的作用下，吸水室中的剩余水與進水管路中的水經回水孔返回泵內葉輪再次將水與進水管中的空氣攪拌。可防止停機時的回水沖擊葉輪，引起電機倒轉。

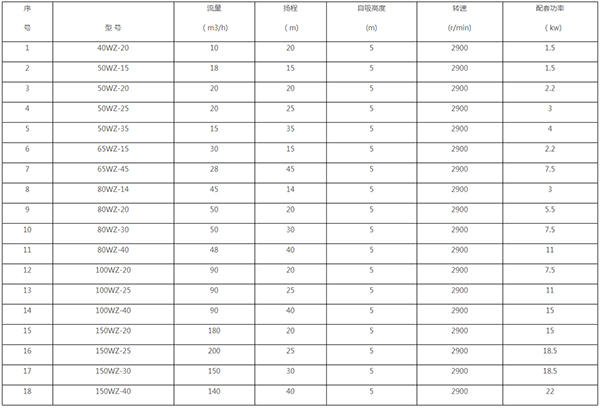

四、WZ型自吸式排污泵（第三代）性能參數

WZ 型自吸式排污泵(第三代）

五、WZ型自吸式排污泵（第三代）配件

泵體、葉輪、軸、電聯、泵聯、軸承體、進出水座、軸承、機封

使用和維護保養：

       為了使水泵能正常運轉，延長使用壽命，減少故障，必須正確的安裝、使用和保養。

              1、在設計安裝時，必須正確校對銘牌上的各項性能數據的范圍內。

       2、泵軸與電機軸中心是否一致，可用薄墊片調整使其同心，保持電機聯軸器與泵軸聯軸器的軸向間隙為2毫米左右，上下、左右的差別不得超過0.1毫米。

       3、第一次啟動前，必須預先向泵體內灌水，直至淹沒葉輪。

       4、試轉一下電機，檢查泵軸旋轉方向是否和泵指示方向一致，轉動是否均勻，不能有卡住、異聲等不正常現象。

       5、進水管路要仔細檢查，不得漏氣，濾網應完全浸沒在水中，防止堵塞和漏氣。

       6、按所需水位接好水位信號線。

       7、水泵在運轉過程中軸承溫升不超過環境溫度40℃，最高溫度不超過80℃。

       8、定期檢查口環磨損情況，間隙在直徑方向大于1.5毫米時應更換。

       9、在環境溫度低于零度時，要放盡泵內存水，防止水泵凍裂。

       10、當長時間停止使用時，將泵拆開，再將零件上的水擦干，涂上防銹漆，涂油裝配后放在干燥，潔凈的地方。

常見故障及排除方法：

水泵不出水，或出水量不足：

       1、旋轉方向相反——調整。

       2、泵內儲水不夠——增加儲水。

       3、進水管路漏氣或軸封漏氣——檢修、調整或更換。

       4、吸程過高——調整。

       5、濾網、葉輪流道堵塞——清楚堵塞物。

       6、葉輪磨損嚴重——更換。

       7、轉速太低——調整轉速。

       8、濾網進水不夠深——濾網一點不能露出水面。

水泵雜音及振動較大：

       11、超過規定使用范圍——調整。

       12、底腳不穩——加固。

       13、軸彎曲——校正或更換。

       14、泵軸與電機軸不同心——重新調整、安裝。

       15、水泵內掉進雜物——清除雜物。

       16、軸承磨損嚴重——更換新軸承。

       17、泵內進入大量氣體——檢修進水管路。

軸承過熱：

       1、潤滑脂過多或過少——檢查增減（規定軸承體內腔裝50%左右MOS2復合鈣基潤滑脂4號或鋰基潤滑脂3號）

       2、水泵軸電機軸同軸度不好——重新安裝、調整。

       3、軸承已壞——調整或更換。

裝配和拆卸：

       泵在裝配前應首先檢查零件有無影響裝配的缺陷，并擦洗干凈，方向可進行裝配。

       1、在熱油中加熱軸承至80℃，取出裝在軸肩處。

       2、在兩軸承間撞上優質潤滑脂壓入軸承體內，然后再在軸承面上裝上優質潤滑脂。

       3、把裝好紙墊及氈圈的兩端蓋，分別裝在軸承體兩側，并用螺栓緊固，注意軸承和兩端蓋的間隙在0.2毫米內，用紙墊調整，然后用手轉動軸應靈活，均勻。

       4、撞上軸用彈性擋圈、聯軸器健、聯軸器、止動墊圈、用螺母緊固，順六角將止動墊圈的外漏部分折彎，以防螺母松動。

       5、裝上擋水圈與端蓋應保持一定距離。

       6、把機械密封的靜環壓入泵蓋內，軸承體撞上紙墊，然后把泵蓋裝在軸上，注意和軸承體的方向。
