一、密封蝶閥特點

1、特殊的結構形式要任意調整密封比壓，使密封副件不易損壞，提高閥門的使用壽命。

2、操作扭矩較小，轉90度啟閉，輕使迅速。

3、結構簡單，零部件較少，節省材料。

4、體積小，重量經，適合通徑較大的工況。

二、技術參數

1、公稱通徑：DN20~DN2000

2、公稱壓力：PN6~PN25

3、適用溫度：≤120℃（軟密封）≤425℃（硬密封）

4、適用介質：硝酸類

三、相關標準

1、設計制造：GB/T 12238；

2、結構長度：GB/T 12221；

3、連接法蘭：JB/T 79；

4、壓力溫度：GB/T 12224；

5、檢查試驗：JB/T 9092。

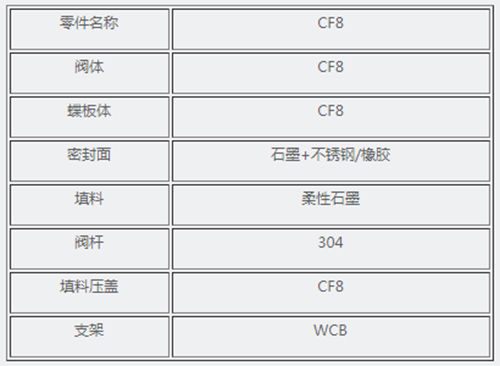

四、主要零件名稱及材質

五、保管、保養、安裝和使用

閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。

長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。

安裝前應仔細核對閥門標志是否與使用要求相等。

安裝前應檢查閥門通道和密封面，如有污垢，應使用清潔布擦拭干凈。

安裝前檢查填料是否壓緊，應確保填料的密封性，同時不應妨礙閥桿的轉動。

安裝時擰緊連接螺栓的擰緊力應均勻合適。

本蝶閥可以安裝水平、垂直的管道上，安裝位置應保證使用維修更換方便。

手動閥門在開啟或關閉操作時，應使用手柄開、關，不得借用輔助杠或其它工具。

閥門使用應定期檢查，檢查密封面有無磨損及墊片填料。若損壞失效，應及時修理或更換。

電動、氣動閥門的傳動裝置，其保管、保養、安裝和使用，請見“閥門電動裝置使用說明書”及“閥門氣動裝置使用說明書”。
