一、諧波的危害隨著電力電子技術的快速發展、非線性負荷的增加，配電網絡中的電壓、電流畸變率越來越嚴重，通常情況下可在用戶側對大功率設備進行諧波治理。實際情況是很多用電量小的設備，如：醫院的精密儀器、實驗室的測量?jī)x器、化驗室的儀器、控制系統的控制電，電腦、PLC、DSC、傳感器等，尤其是配電網絡中的“高次諧波”，其頻率在2KHz以上的諧波，更是毫無辦法，經常受到諧波的干擾。這種情況,在這些設備的輸入側安裝XC-HPF諧波保護器，可以有效地保護控制系統的電子設備，使其免受高次諧波的危害。

二、高次諧波的危害：

      1、引起串聯及并聯諧振，放大諧波，造成危險的過壓或過電流

      2、產生諧波損耗，使用電設備效率降低

      3、加速電氣設備絕緣老化，使其容易擊穿，從而縮短使用壽命

      4、干擾通訊系統，降低信號的傳輸質量，破壞信號的正確傳遞

      5、計算機電子設備、PLC等芯片死機，壽命大幅縮水

      6、引起保護裝置誤動作或者拒動作

三、諧波治理：

      1、減少了導體的集膚效應，避免導體的溫度升高

      2、降低變壓器的銅損、鐵損，減少了能耗

      3、提高通訊設備工作環境，防止數據網絡阻塞，使通信線路比特錯誤率大大降低，避免網絡癱瘓

      4、確保功率因數補償設備的使用壽命

      5、防止保護裝置的誤動作

      6、能夠保證精密加工設備的加工精度

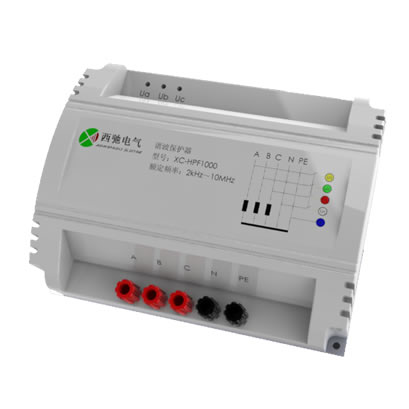

四、XC-HPF諧波保護器性能
      XC-HPF諧波保護器可以有效地消除電網中的高頻脈沖尖峰,高頻(2kHZ以上頻率)諧波對于用電設備的干擾，濾除高頻噪聲，凈化電源電壓波形。本諧波保護器能吸收功率較高的數千瓦的浪涌信號。諧波保護器的應用十分廣泛，如電子儀器、儀表、精密儀器、計算機系統、PLC、DCS通訊設備、音視頻輸入、交直流電源、點擊、繼電器噪聲的抑制等各個領域。可以減少控制設備的死機，提高設備壽命，并且減少諧波對設備的危害。

五、XC-HPF諧波保護器技術優勢
      1.應用頻段寬：能夠吸收2kHZ～10MHZ的各種高次諧波和高次噪聲等干擾。
      2.體積小，易安裝：結構設計合理，支持壁掛式和導軌安裝，接線簡單。安裝方便。
      3.可靠性高：具備效率高，響應速度快，無噪聲特點，可極為有效地將諧波控制在發生源。
      4.適用性廣：適合各種精密感性負載。

六、技術規格
1、基本參數：
接線方式：?jiǎn)蜗唷⑷��?br/>功率接線端：L、N、PE（單相）;A、B、C、N、PE（三相）
外接開關：10/16、2P（單相）;10/16、2P（三相）
安裝方式：壁掛，35mm導軌安裝
安裝尺寸：150W×65H×110Dmm（單相）；150W×65H×110Dmm（三相）
電壓等級：220V（單相）；380V（三相）

2、功能：
吸收2k-10MHZ頻率各種能量的諧波干擾，自動消除用電設備產生的隨機高吸諧波和高頻噪聲等干擾

3、性能指標：
額定電壓：AC 220±30%（單相）；AC 380±30%（三相）
額定頻率：50/60±15%
脈沖電流：12000A
鉗位電壓：對2500V（1.2us/50us）的浪涌電壓，可以限制在1000V以上
抗浪涌電流：對2500V（1.2us/50us）的浪涌電壓，浪涌電流不超過1000A（80us/20us）
電路連接方式：?jiǎn)蜗嘟拥兀▎蜗啵�；三角形、星型（三相�?br/>絕緣電阻：1000M
耐壓：AC 2000V，1min，無擊穿閃絡
接點容量：100A

4、濾波性能：
保護頻率:2k～10MHz
泄露電流：1mA

5、外部環境：溫度范圍 -30℃～+70℃
存儲溫度：-50℃～+90℃
相對濕度：95%
大氣壓力：52-108kpa’
工作環境：無腐蝕爆炸及導電塵埃，無言中霉菌存在，無劇烈震動，無沖擊源

6、安裝：
安裝方式：35mm標準導軌

7、電磁容兼：
震蕩波抗擾度：IE60255-22-1 Ⅲ級
靜電放電抗擾度 IE60255-22-2 Ⅲ級
射頻電磁場輻射抗擾度 IE60255-22-3 Ⅲ級
電快速瞬間脈沖群抗擾度 IE60255-22-4 Ⅲ級

8、電源：
功耗：<1W
發熱：溫升<5℃

七、安裝接線
1、安裝
導軌安裝：

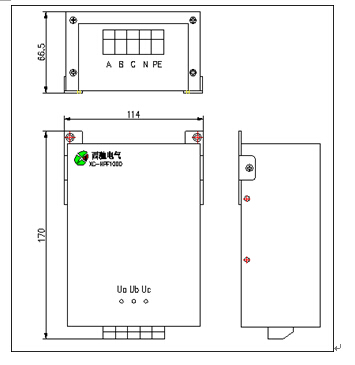

35mm導軌安裝及外形尺寸

壁掛安裝
壁掛安裝及尺寸

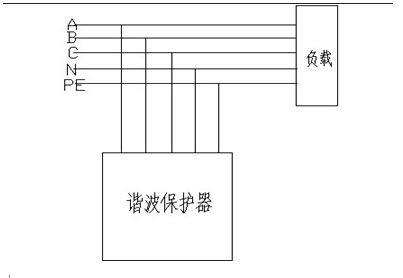

2、接線
a:2.5mm導線
b:相序正確
c:A.B.C.N.PE對應諧波保護器上的A.B.C.N.PE。
接線端子：L、N、PE（單相）;A、B、C、N、PE（三相）
