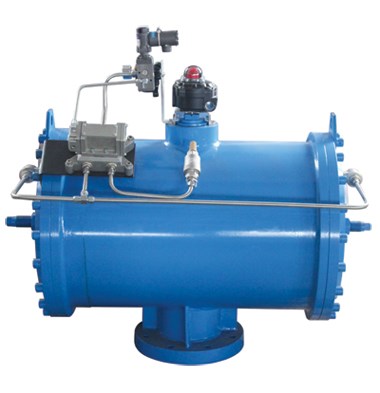

GT大規格氣動執行器
1、接受連續的氣信號，輸出直線位移（加電/氣轉換裝置后，也可以接受連續的電信號），有的配上搖臂后，可輸出角位移。
2、有正、反作用功能。
3、移動速度大，但負載增加時速度會變慢。
4、輸出力與操作壓力有關。
5、可靠性高，但氣源中斷后閥門不能保持（加保位閥后可以保持）。
6、不便實現分段控制和程序控制。
7、檢修維護簡單，對環境的適應性好。
8、輸出功率較大。
9、具有防爆功能。
工作原理
當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉。此時氣動執行器中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀為進氣口，B管咀為排氣孔(B管咀應安裝消聲器)。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。
特點
緊湊的雙活塞齒輪，齒條式結構，嚙合精確，效率高，輸出扭矩恒定。
鋁制缸體、活塞及端蓋，與同規格結構的執行器相比重量最輕。
缸體為擠壓鋁合金，并經硬質陽極氧化處理，內表面質地堅硬，強度，硬度高。采用低摩擦材料制成的滑動軸承，避免了金屬間的相互直接接觸，摩擦系數低，轉動靈活，使用壽命長。
氣動執行器與閥門安裝、連接尺寸根據國際標準ISO5211、DIN3337和VDI/VDE3845進行設計，可與普通氣動執行器互換。
氣源孔符合 NAMUR 標準。
氣動執行器底部軸裝配孔(符合ISO5211標準)成雙四方形，便于帶方桿的閥線性或45°轉角安裝。
輸出軸的頂部和頂部的孔符合 NAMUR 標準。
兩端的調整螺釘可調整閥門的開啟角度。
相同規格的有雙作用式、單作用式(彈簧復位)。
可根據閥門需要選擇方向，順時針或逆時針旋轉。
根據用戶需要安裝電磁閥、定位器(開度指示)、回信器、各種限位開關及手動操作裝置。
