AW單作用氣缸

產品詳細

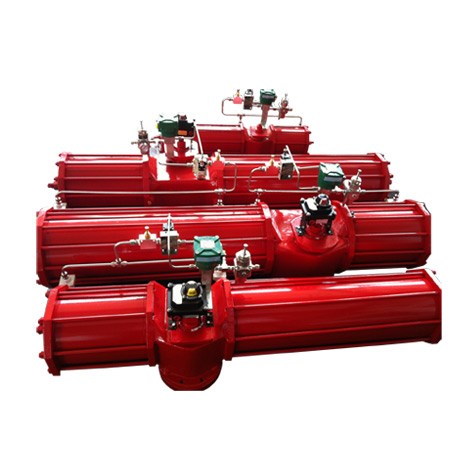

AW氣動單作用執行器

AW氣動單作用執行器適用與90℃回轉(1/4轉)的閥門。如球閥、碟閥、旋塞閥等。

本產品設計制造采用JIS標準，與閥門倆界部采用國際標準ISO5211。

本公司驅動裝置批量生產、性能優良、質量穩定。配備多種操作附件，配置和路。可廣泛用于各種、裝置及生產管線遠距離操作、控制閥門

      AW氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個公體氣缸，輸出扭矩大，動作靈活平衡;活塞桿鍍硬鉻，有很好的耐磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命AW氣動執行器的U器曲線特性輸出扭矩更適用于大口徑球閥等轉角行程閥門的啟、閉和調節，也可用于其它回轉運動場合，是實現工業管道自動化控制的理想裝置。

 AW氣動執行器型號選擇

      選用AW氣動執行器時，先確定閥門啟、閉的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔、潤滑介質增加20%安全值;客觀真理水蒸氣或潤滑的介質增加25%安全值;非潤滑的干氣介質增加60%安全值;非潤滑的用氣體輸送的顆料粒粉料介質增加100%安全值。然后根據氣源工作壓力，查找雙作用或單作用式輸出扭矩表，可行到準確的執行器型號。單作用式輸出扭矩表中，最小彈簧扭矩即為關閉閥門時的扭矩，最大彈簧扭矩即為打開閥門時扭矩。

AW氣動執行器及附件的功能和用途

1、 雙作用執行器：對閥門開啟和關閉的兩位式控制。

2、 單作用執行器（彈簧復位）：在電路、氣路切炬或有故障時，自動關閉閥門。

3、 雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。

4、 單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。

5、 限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防爆型）。

6、 電氣定位器：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防爆型）。

7、 氣動定位器：根據電流信號（標準0.02-0.1Mpa）的大小對閥門的介質流量調節控制。

安裝使用與維護

1、AW氣動執行器可與閥門直接安裝聯接，也可通過支架與接頭進行安裝聯按。聯接緊固件不得松動。

2、 保證執行器輸出軸與閥桿安裝的同軸度，并轉動靈活，無爬行現象。

3、 聯接管道、接頭、附件等應清潔干凈。

4、 電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。

5、 調試前應確認空氣管道通暢，氣壓、電壓、信號等符合要求。

6、 壓縮空氣應經過過濾、干燥、露點-15°C以下要除濕。

7、 調試時電磁閥應開到自動位置。
