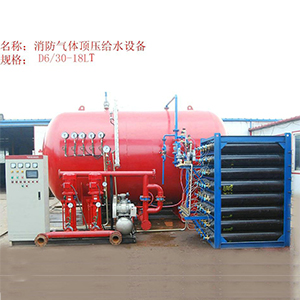

消防氣體頂壓給水設備

產品簡介：

一、設備的組成

　　設備由觸摸屏式智能控制系統、穩壓泵組、氣壓水罐、高壓氣瓶組、氣體頂壓系統、穩壓氣泵、自動止氣裝置、液位控制裝置、控制儀表、管路、閥門等組成。

　　二、產品概述：

　　建筑物消防供水系統中通常用氣壓水罐來代替高位水箱，來滿足10分鐘消防初期用水量，但往往選用普通氣壓水罐要占據較大空間，我公司生產的DLT系列氣體頂壓消防給水設備是以GB27898-2011標準為依據生產的新型固定滅火裝置。該裝置的氣壓水罐容積是普通氣壓水罐的1/3~1/5，節省占地面積、供水壓力平穩，是理想的大型應急消防氣壓給水設備。

　　三、產品特點：

　　DLT系列氣體頂壓消防給水設備，采用了可編程人機界面控制技術，設有獨立的氣源和直觀的液位顯示裝置，有效的保證了設備的安全穩定運行。其主要特點如下：

　　1：產品具有先進的多功能編程控制，畫面顯示運行狀態、可接收多種消防信號并可與消防中心聯網。

　　2：產品設有兩路電源接口，具有自動切換功能。

　　3：裝置中設有干電池備用電源，火警停電狀態下仍能進行正常工作

　　4：設備結構緊湊，占地面積小，使用方便。

　　5：安全可靠，保護功能齊全，確保運行萬無一失。

　　6：產品可儲存10分鐘的消防用水，能替代室內消防水箱，具有投資省，建設周期短，施工安裝簡便，便于實現自動控制等優點。

　　7：設計相同的有效消防用水量所需氣壓水罐的容積比普通氣壓給水設備相比要小。氣體頂壓設備氣壓水罐內氣量與水量的體積比約為10％∶90％，普通類型的這一比例約為（65％-75％）∶（35％-25%）；如圖4所示總容積為20m3的氣壓水罐，采用氣體頂壓方式設備能提供18m3有效消防水量，而普通氣壓方式設備最多能提供12m3有效消防水量；

　　8：頂壓設備提供的有效消防用水量以恒壓方式供給（如圖4所示），很好解決了普通消防氣壓給水設備在氣壓水罐總容積不變（多為設備占地面積不再增加）情況下，為增大滿足有效消防水量供給，加大供水壓力差給管網承壓設計帶來的不便及成本浪費問題；

　　9：基于特點1，設備中重要部件氣壓貯水罐占地面積小，可放置在建筑底層或地下室，特別適合低層建筑、輕體材料建筑、廠房、倉庫和不便設置高位水箱的建筑；

　　10頂壓設備的動力氣源系統相對獨立于供水管網，只在消防需要時啟動工作，因此能夠實現日常穩壓工作壓力低于消防工作壓力的特點（如圖4所示），相對普通氣壓給水設備大大降低日常運行成本。

　　11系統整體造價低，由于相同供水要求條件下，設備氣壓水罐總容積大大減小，占地面積小，與之聯接的消防設施承壓等級得到很好控制，甚至可以適當降低，采用該類型設備能使整個自動噴水滅火系統在設計、安裝、使用等方面受益。

　　四、產品用途

　　氣體頂壓消防給水設備用于消防10分鐘應急滅火，適用于賓館、酒店、娛樂場所、倉庫、住宅、特別適合機場、地震區建筑、隱蔽工程、臨時性建筑和因建筑藝術等要求不宜設置高位水箱的建筑。

　　氣體頂壓型消防給水設備是先進、可靠、實用和經濟的消防給水設備。

　　氣體頂壓消防給水設備具有上述特點，使該類型設備近幾年越來越被設計部門、廣大使用方所接受認可，它的推廣符合當前創建節約型社會的要求。

　　五：設備工作原理

　　消防氣體頂壓給水設備中消防氣壓水罐是儲水部件，其有效水容積最低要求3m3。氣壓水罐均采用補氣型氣壓水罐。該類設備靠大型氣壓水罐提供10min消防初期用水量，不設消防泵組，只設有消防穩壓泵組。主要不同在于氣體頂壓設備采用高壓氣瓶組儲存消防工作時的動力氣源，動力氣源與氣壓水罐分置，當消防指令到達，啟動頂壓系統向氣壓水罐輸入滿足消防工作壓力的氣體，將罐內消防用水置換排出，消防用水以恒壓狀態供給消防部件。

　　日常穩壓泵工作時將水送至管網和氣壓水罐，當氣壓水罐內液位達到設定值上限時，補水泵停止工作。壓力不足時補氣系統工作，當壓力升至穩壓上限時，停止補氣。通常系統漏水原因造成管網壓力下降，由液位控制器控制穩壓泵啟動補水；系統氣量缺失由壓力控制器控制補氣系統（空氣壓縮機）啟停補氣；這樣氣壓水罐日常能做到氣液平衡，壓力與液位互鎖。當發生火情時，消防信號輸入，氣體頂壓系統工作將動力氣源減壓釋放，均勻充入氣壓水罐里將水頂入消防管網，向管網提供不少于10min的消防用水。
