概述
開關狀態指示儀是我公司針對電力開關柜研制開發的一款新型多功能、模擬動態指示的智能產品。本產品適用于中置柜、手車 柜、固定柜、環網柜等多種開關柜。裝置本身具有動態一次模擬圖,帶電顯示及閉鎖、溫濕度智能控制、斷路器分合狀態指示、儲 能指示、接地開關狀態指示、手車位置指示、分合閘回路完好指示等功能。
主要功能及技術指標
本產品可以根據用戶要求實現一次回路設備開關狀態指示、溫濕度智能控制以及斷路器操控等功能。本裝置以一體化布局配 套裝備于開關柜,簡化了過去開關柜的面板結構設計,美化了面板布局,取代現有的一次回路模擬指示牌、電磁式開關狀態指示器 接地指示器、儲能開關、斷路器分/合開關等多種控制、指示器件。本裝置安裝方便、使用壽命長,完全可以滿足電力行業的需求 能夠保障電氣的安全可靠運行。
1供電電源:AC/DC80~265V
2工作環境:溫度-30°℃~+65℃相對濕度≤90%RH
3大氣壓強:≤25000a
4功耗:≤5W
5抗電強度:外殼與端子間≥AC2k
6絕緣性能:外殼與端子間≥100MQ
7動態模擬一次接線圖
模擬圖(面膜)的制作:根據用戶現場實際的一次接線方案、電壓等級設計面膜。
9動態模擬對象
斷路器,手車位置,接地開關、儲能等,通過電路采樣,動態地根據實際信息變化面膜上的一次接線圖,從而實現動態模擬 的目的。

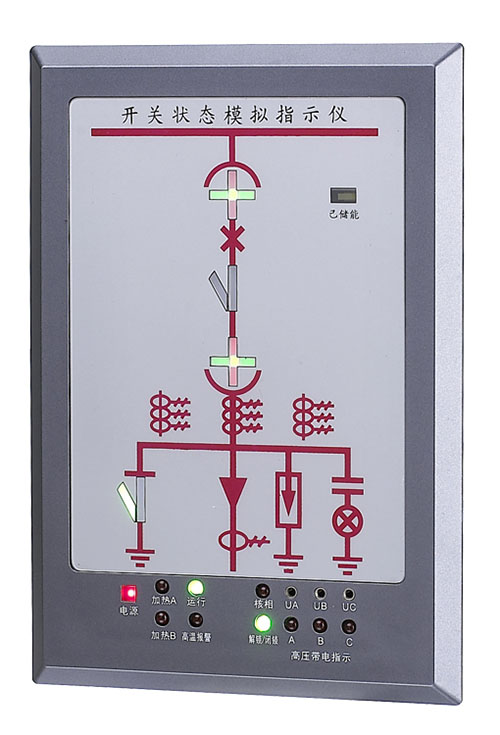

10模擬圖顯示如下
分閘(或回路)顯示合閘(或回路)顯示
接地顯示
儲能顯示
工作位置顯示
試驗位置顯示
11帶電顯示功能
LED啟輝:三相帶電傳感器的短路電流>=150uA
閉鎖啟控:三相帶電傳感器的短路電流>=150uA
12柜內溫濕度測量功能
可帶1~2路溫濕度傳感器
